La résistance interne d’un moteur brushless outrunner :



Pour la mesurer il n’y a rien de mieux que de commencer par ici :



http://electrofly.free.fr/articles.php?lng=fr&pg=139



Lien d’une page de Louis Fourdan sur electrofly.free.fr qui m’a été d’une grande utilité !



Pour mesurer la résistance du bobinage j’ai utilisé cette méthode.



Attention juste à la tension ! Mon alim stabilisée donne 2,8 v au minimum. J’ai donc dû faire un petit pont réducteur de tension, sinon l’intensité devenait un peu haute à mon goût...



Mesures au voltmètre, calibre en millivolts !!

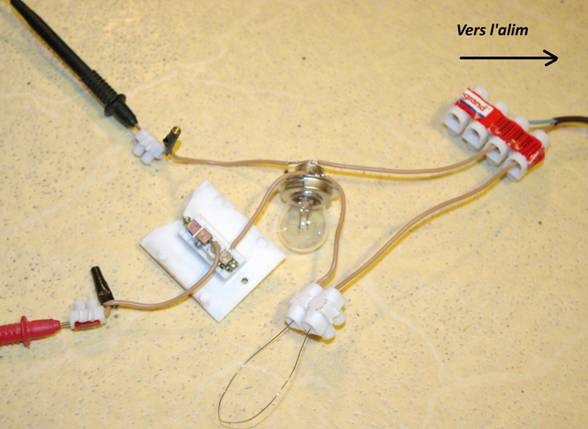

Brancher sur l’alim, il s’agit essentiellement de deux résistances en série. La première est une ampoule de 12 V (si je me souviens bien !) et la deuxième une certaine longueur de fils résistif (à découper le polystyrène), donc réglable mais chauffante !



Le petit interrupteur pour le confort...



La tension est mesurée avec un multimètre, dont on voit les brins sur la photo, et le courant avec une pince ampèremétrique. Le tout saisi à l’appareil photo...



La mesure est « molle », à cause du fils résistif, mais précise.



Pardon pour la photo et le montage un peu roots !

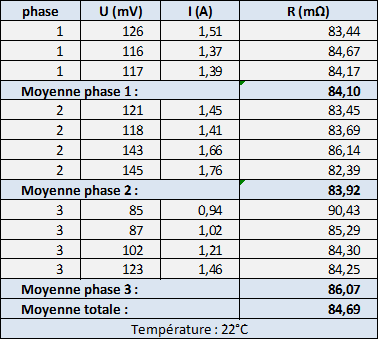

Une petite série de mesures et on cerne vite la résistance interne au mΩ près ou presque... :









Exemple pour quelques moteurs :
